ส่วนประกอบของคอมพิวเตอร์

"ส่วนประกอบของคอมพิวเตอร์"
เครื่องคอมพิวเตอร์ที่เราใช้งานอยู่ในสำนักงานในบ้านนั้นเรียกว่า ไมโครคอมพิวเตอร์ มีแบบตั้งโต๊ะ(Desktop)
แบบพกพา(Notebook) และ พาล์มทอป(Palmtop)

            ไมโครคอมพิวเตอร์มีส่วนประกอบ ดังนี้

                    Central Processing Unit : CPU
            หน่วยประมวลผลกลาง (central processing unit) หรืที่นิยมเรียกย่อๆ ว่า ซีพียู (CPU) เป็นส่วนตีความ และประมวลผล ตามชุดของคำสั่งเครื่องจากซอฟแวร์ หน่วยประมวลผลเปรียบเสมือนเป็นสมองของคอมพิวเตอร์ ในการทำหน้าที่ตัดสินใจ หรือคำนวณ จากคำสั่งที่ได้รับมา เช่น การเปรียบเทียบ การกระทำการทางคณิตศาสตร์ ฯลฯ โดยมีกระบวนการพื้นฐานคือ
  • อ่านชุดคำสั่ง (fetch)
  • ตีความชุดคำสั่ง (decode)
  • ประมวลผลชุดคำสั่ง (execute)
  • อ่านข้อมูลจากหน่วยความจำ (memory)
  • เขียนข้อมูล/ส่งผลการประมวลกลับ (write back)
http://www.techxcite.com/2010/images/2421/2.jpg
CPU



                    Main Board หรือ Mother Board

            เมนบอร์ด (mainboard) หรือ มาเธอร์บอร์ด (motherboard) เป็นแผงวงจรหลักของระบบคอมพิวเตอร์ จะเชื่อม ต่อหรือติดตั้งบน Mother Board นี้ทั้งสิ้นไม่ว่าจะเป็น CPU, Harddrive, VGA Card เป็นต้น
   สำหรับเมนบอร์ดของคอมพิวเตอร์ส่วนบุคคล โดยทั่วไปจะประกอบด้วย หน่วยประมวลผลกลาง, ไบออส และหน่วยความจำหลักพร้อมช่องให้สามารถเชื่อมต่ออุปกรณ์เสริมอื่นๆได้ทั้งอุปกรณ์เสริมภายในและอุปกรณ์เสริมเชื่อมต่อจากภายนอก
   ในบางประเทศ โดยเฉพาะในโฆษณาขายคอมพิวเตอร์ส่วนบุคคล นิยมใช้ศัพท์แสลงเรียกเมนบอร์ดว่า mobo (โมโบ) โดยเป็นคำย่อจาก motherboard

Mainboard




  Main Memory : RAM

            เป็นหน่วยความจำหลักของระบบ ซึ่งเป็นที่เก็บข้อมูล หรือ โปรแกรมชุดคำสั่งที่คอมพิวเตอร์ต้องใช้ในการ ประมวลผล Main Memory (RAM) ที่ใช้อยู่ในปัจจุบันมีด้วยกัน หลายประเภท ได้แก่
    - SIMM RAM (40 pin และ 72 pin) หรือที่เรียกอีกชื่อว่า FastPage และยังมี EDO RAM ซึ่งเพิ่มขีดความสามารถในการเข้าถึงข้อมูลให้เร็วขึ้น
    - DIMM RAM หรือที่เรียกกันว่า SDRAM เป็นRAM แบบ 168 pin มีตั้งแต่รองรับ Bus 66,100,133 (PC 66, PC 100, PC 133) เป็น RAM ที่ใช้กัน อยู่ในปัจจุบัน
    - RIMM RAM หรือที่รู้จักในชื่อ Direct RAM BUS หรือ RDRAM เป็น RAM ที่ใช้กับ Mother Board ที่ใช้ ChipSet Intel คือ 820i, 840i, 850i ใช้กับ Pentium III และ Pentium IV
    - DDRSDRAM เป็น RAM ที่ขยายเพิ่มขีด ความสามารถให้กับ SDRAM เดิมให้ทำงานได้ที่ความเร็ว 2 เท่า ปัจจุบันมีจำนวนคือ PC 1600, PC 2100 5)
    - VCRAM หรือ Virtual RAM เป็น RAM ที่ไม่ค่อยพบเห็นในบ้านเรา ผลิตโดย บริษัท NEC
http://2.bp.blogspot.com/_lWpULUOLIy4/TATrQKWzi1I/AAAAAAAAAEI/anhnrUiujR4/s1600/ram-auf1.jpg
RAM

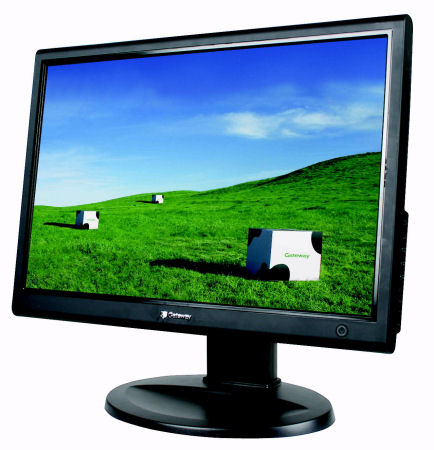

Moniter
            จอภาพที่ใช้แสดงข้อมูลหรือโปรแกรม เป็นอุปกรณ์ OUTPUT อย่างหนึ่งที่จำเป็นต้องมีสำหรับการใช้งานคอมพิวเตอร์ ปัจจุบันจอภาพให้หลายขนาด ได้แก่ 14 นิ้ว 15 นิ้ว 17 นิ้ว และ 19 นิ้ว และมีหลายแบบให้เลือก ทั้งจอภาพธรรมดา (CRT จอใหญ่เหมือนทีวี อ้วน) หรือจอภาพแบน แอลซีดี (LCD จอที่มีลักษณะแบนเรียบทั้งตัวเครื่อง)

Moniter


                    Display Card : Vga Card , Pci Card

            เป็นอุปกรณ์ที่ใช้ในการแสดงผลภาพออกทางจอภาพ
ซึ่งปัจจุบันจะ สนับสนุนการทำงานทั้ง 2 มิติ และ 3 มิติ และจะเน้นหนักไปที่การเล่นเกมเป็นหลัก บริษัทผู้ผลิตการ์ดแสดงผล ที่รู้จักกันดีได้แก่ Matrox, Ati, Nvidia, 3DLab และปัจจุบันการ์ดแสดงผลจะมีบทบาทมาก เนื่องจากมีการนำงานการคำนวณที่เกี่ยวกับการแสดงภาพมาคำนวณ ที่การ์ดแสดงผลแทนที่จะต้องคำนวณด้วย CPU จึงมีการเรียก Card ที่ทำงานในลักษณะนี้ว่า GPU (Graphic Processing Unit) ซึ่งจะพบใน Card ตระกูล GeForce ของบริษัท Nvidia ซึ่งปัจจุบัน Card Geforce 2 Ultra ถือเป็น Card ที่เร็วที่สุดในขณะนี้ และในการ์ดแสดงผลบางรุ่นยังมีช่องต่อ TV IN/OUT มาให้ด้วย และ ช่องต่อ Panel Moniter (LCD Moniter) ด้วย บางรุ่นสนับ สนุนการใช้ แว่นตา 3 มิติ เพื่ออรรถรสในการเล่นเกมส์

Pci Card




Rom Drive : Cd Rom , Dvd Rom

            ปัจจุบัน CDROM DRIVE เป็นอุปกรณ์ที่คอมพิวเตอร์ทุกเครื่อง
ต้องมีเนื่องจากปัจจุบัน Software มีขนาดใหญ่มากไม่สามารถบรรจุ ลงบนแผ่น Floppy Disk ได้อีกต่อไป เทคโนลียีของ CDROM มี อยู่ 2 แบบ คือ
    - การหมุนด้วยความ เร็วคงที่
    - การหมุนด้วยความเร็ว ไม่คงที่
    ซึ่งแบบแรกจะทำให้ออกแบบCDROM ได้ง่ายแต่ความเร็ว ในการเข้าถึงข้อมูลจะไม่คงที่ดังนั้น CDROM ที่ ใช้ระบบนี้จะระบุค่า ความเร็วที่ความเร็วสูงสุดที่ทำได้แทนความเร็ว เฉลี่ยจริงเช่น 50Xmax เป็นต้น ส่วนแบบหลังจะให้ความเร็วในการเข้าถึงข้อมูล แบบคงที่ ตลอดแต่การออกแบบ CDROM ทำได้ยากกว่าทำให้ ไม่เป็นที่นิยมในการออกแบบ และในปัจจุบันนี้บริษัท Kenwood ได้ทำการเสนอเทคโนโลยี TrueX ซึ่งใช้แสง Laser 7 เส้น ในการ อ่านข้อมูลจากแผ่น CDROM ทำให้เวลาในการเข้าถึงข้อมูลดีขึ้นจน ความเร็วสูงสุดกับความเร็วเฉลี่ยใกล้เคียงกัน และประกอบกับปัจจุบัน DVDROM DRIVE ได้รับความนิยมอย่างมากเนื่องจากการที่ สามารถเก็บข้อมูลปริมาณมาก ๆ ได้โดยสามารถเก็บข้อมูลได้มากกว่า แผ่น CDROM ประมาณ 12 เท่า อีกทั้งราคาที่ถูกลงอย่างมากทำ ให้เป็นอีกเทคโนโลยีหนึ่งที่น่าสน ใจ และ CD-RW ซึ่งเป็นเครื่องเขียน CDROM ก็มีราคาที่ถูกลงอย่างมากด้วย คาดว่าอีกไม่นาน DVDROM DRIVE และ CD-RW DRIVE จะเข้ามาแทนที่ ตำแหน่ง CDROM DRIVE เดิม






http://www.siambig.com/shop/photo_product/mookaam163233.jpg
Rom Drive




Hard drive : Hard disk

            เป็นอุปกรณ์ที่ใช้บันทึกข้อมูล หรือ Software ที่เราต้องการ เก็บไว้ในเครื่องคอมพิวเตอร์ Harddrive(Harddisk) ปัจจุบันมี มาตรฐานการเชื่อมต่อหลัก ๆ อยู่ 2 แบบ คือ ATA(IDE) และ SISC (สกัสซี่) ซึ่งปัจจุบัน SISC อยู่ที่ ความเร็ว 160 MB/Sec ส่วน ATA อยู่ที่ 100 MB/Sec ทั้งสองมาตรฐานต้องต่อกับ อุปกรณ์เฉพาะที่ออกแบบมากับ แต่ละแบบ ไม่สามารถนำมาต่อเข้าด้วย กันได้ ยกเว้นจะมีตัวควบคุม (Controller) แยกต่างหาก

Hard disk




Printer

            เป็นอุปกรณ์ Output Deviceซึ่งทำหน้าที่พิมพ์เอกสารหรือรูปภาพที่ต้องการออกทางเครื่องพิมพ์ ปัจจุบันมี Printer อยู่ 3 ประเภท คือ Dotmatrix Printer ซึ่งเป็นแบบหัวกระแทกผ้าหมึกเกิดเป็นตัวอักษรหรือภาพ เหมาะกับงานพิมพ์เอกสาร Inkjet Printer เป็นแบบพ่นน้ำหมึกลงไปบนกระดาษซึ่งงานพิมพ์ที่ออกมาจะมีความ ละเอียดและสวยงามกว่า Dotmatrix Printer แต่ค่าน้ำหมึกแพงจึงเหมาะกับงานที่ต้องการความเร็ว และพิมพ์รูปภาพ มากกว่าการพิมพ์เอกสาร Laser Printer เป็นเครื่องพิมพ์ที่มีความเร็วสูงที่สุดและมีราคาแพงที่สุดใน 3 ประเภทมีความละเอียดสูงแต่ราคาค่าหมึกแพงเหมาะกับงานทุก ประเภทที่ต้องการความรวดเร็วในการพิมพ์
Printer




Modem

            เป็นอุปกรณ์ที่ใช้ในการแปลงสัญญาณ Analog ไปเป็น สัญญาณ Digital และ จาก Digital ไปเป็นสัญญาณ Analog ซึ่งใน คอมพิวเตอร์นั้นจะมีลักษณะสัญญาณเป็นแบบ Digital ดังนั้นจึงต้อง ใช้ Modem ในการแปลงสัญญาณเพื่อที่จะสามารถส่งสัญญาณไปบน สายโทรศัพท์ ธรรมดาได้ วัตถุประสงค์ของ Modem คือใช้ในการ เชื่อมต่อระหว่างเครื่องคอมพิวเตอร์ในระยะทางไกล ๆ ซึ่งที่พบเห็น การคือการเชื่อมต่อ Internet จากบ้านไปยังผู้ให้บริการ Internet (ISP Internet Service Provider) ซึ่งในปัจจุบันได้มีการนำเทค โนโลยี ADSL ซึ่งเป็นการเชื่อมต่อด้วยสัญญาณ Digital โดยต้องใช้ กับ DigitalModem หรือ ADSL Modem ซึ่งจะมีความเร็วใน การเชื่อมต่อ ตั้งแต่ 128 Kbit/Sec ขึ้นไป ซึ่ง Modem แบบ Analog ที่ใช้กันอยู่ในปัจจุบัน มีความเร็วสูงสุดที่ 56 Kbit/Sec และ Modem ยังแบ่งออกเป็น 2 ประเภท คือแบบติดตั้งภายใน (Internal Modem) ซึ่งจะเสียบบน ISA Slot หรือ PCI Slot ภายในเครื่อง ราคาถูก อีกแบบ คือแบบติดตั้งภายนอกซึ่งที่พบเห็นบ่อย จะมี 2 แบบ คือต่อผ่าน Serial Port (COM Port) และ แบบต่อ ผ่าน USB Port (Universal Serial Bus) ซึ่งมีราคาที่แพงกว่า แบบติดตั้งภายในแต่สะดวกในการเคลื่อนย้าย และไม่สร้างปัญหาเรื่อง ความร้อนให้กับเครื่องคอมพิวเตอร์

Modem




Network Card

            Network Card หรือบางครั้งเรียกว่า LAN Card เป็นการ์ดที่ใช้ในการเชื่อมต่อระหว่างคอมพิวเตอร์ในระบบเครือข่าย โดยการนำคอมพิวเตอร์มาต่อเชื่อมกันผ่าน LAN Card ซึ่งบางครั้งอาจต้องมีอุปกรณ์อื่นเสริม เช่น HUB, Switching, Rounter เป็นต้น ขึ้นอยู่กับขนาดขององค์กร และวัตถุประสงค์ในการใช้งาน ความเร็วจะมีตั้งแต่ 10 Mbit/sec จนถึงระดับ Gbit/bit ขึ้นอยู่กับอุปกรณ์และระบบเครือข่ายที่ใช้ว่าเป็นแบบ Bus, Star, Ethernet, Ring, ATM, ISDN เป็นต้น

Network Card




Case

            เป็นอุปกรณ์ที่เป็นตัวถึงของเครื่องคอมพิวเตอร์มีผู้ผลิตหลายรายได้ทำการผลิตคิดคงรูปร่างของ Case ใหม่ ให้มีสีสันสวยงาม หรือ ออกแบบมาให้เหมาะกับ การใช้งานบางประเภท เช่น Case สำหรับ เครื่อง Server Case ในท้องตลาด ปัจจุบันจะแบ่งออกเป็น 2 แบบ คือ Case โลหะ และ Case พลาสติก โดยแบบหลังจะมีราคาที่แพงกว่า เพราะมีป้องกันในส่วนของไฟฟ้ารั่ว และ Case ก็จะออกแบบมา ให้เหมาะสมกับ ชนิดของ Mother Board แต่ละประเภทด้วย เช่น Baby AT, ATX, Flex ATX, Micro ATX เป็นต้น
http://api.ning.com/files/i6MynSespR4L-DcydYLir4zR0B6KvV3qmHz1kUjQO-dPKRB1ITbqGu7GEEraL0ebSFi8W2XP1pVh7L9zRN1xU2uQhJzS9uSm/NZXT__Case__APOL_4a8fd43d0f6a9.jpg
Case

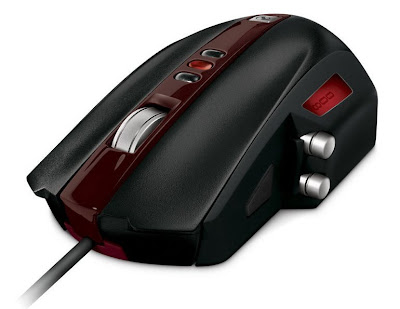

Mouse

            Mouse จัดเป็น Input Device ประเภทหนึ่ง
ซึ่งข้อมูลที่ป้อนเข้าไปจะเป็นตำแหน่งและการกด Mouse มีอยู่ด้วยกัน หลายประเภทโดยจะมี 1)Mouse แบบปกติที่พบเห็นทั่วไปอาจจะมี 2 ปุ่ม หรือ 3 ปุ่ม) Mouseแบบไร้สาย (WireLess) ซึ่งจะใช้ สัญญาณวิทยุโดย Mouse เป็นตัวส่งสัญญาณ และมีตัวรับสัญญาน ที่ต่อกับเครื่องคอม) Mouse แสง (Optical Mouse) เป็น Mouse ที่ไม่มีลูกกลิ้งที่ฐาน Mouse โดยใช้การอ่านค่าจากการ สะท้อนของแสงที่สัมผัสกับพื้นผิว Scroll Mouse เป็น Mouse ที่มี Scroll ไว้เพื่อใช้เลื่อน Scroll Bar ในโปรแกรมประยุกต์ต่าง ๆ เช่น Internet Explorer นอกจาก Mouse แล้วยังมีอุปกรณ์อีก ประเภทเรียกว่า Track Ball ซึ่งจะมีลักษณะคล้าย Mouse แต่จะมีBall อยู่ด้านบนแทนที่จะอยู่ด้านล่าง และเลื่อน Pointer โดยการ ใช้ นิ้วมือกลิ้งไปบน Ball

Mouse




Keyboard


            เป็นอีกหนึ่ง Input Device ที่รับข้อมูลเข้าโดยการ ป้อนข้อมูลผ่านแป้นพิมพ์ ในอดีตจะมี key อยู่ 101-102 key แต่ปัจจุบันได้มีการเพิ่ม Function เข้าไปเป็นจำนวน มากทำให้มี key เพิ่มขึ้นมาเป็นจำนวนมาก การออกแบบ keyboard ได้มีการพยายามออกแบบให้ใช้งานง่ายตรงกับลักษณะการพิมพ์ของ คนเพื่อทำให้ไม่รู้สึกเมื่อยล้าเวลาพิมพ์ และยังมีการพัฒนาให้เป็น แบบไร้สายเช่นเดียวกับ Mouse มีการเพิ่ม function Multimedia เข้าไปเช่น เพิ่ม Volume ของเสียง เปิดเพลงเป็นต้น

Keyboard




Speaker

            ลำโพงนับเป็นอีกหนึ่งอุปกรณ์ที่จำเป็นสำหรับเครื่องคอมพิวเตอร์ ในปัจจุบันเทคโนโลยีของลำโพงในปัจจุบันเริ่มมีการสนับสนุนการทำ งานแบบ รอบทิศทาง โดยมีตั้งแต่ลำโพงแบบ 2 ลำโพง, 2 ลำโพง + 1 Subwoofer, 4 ลำโพง, 4 ลำโพง + 1 Subwoofer, 5 ลำโพง และ 6 ลำโพง คือ หน้า(Front)(ซ้าย + ขวา), กลาง(Center), หลัง(Rear)(ซ้าย + ขวา), Subwoofer และบางรุ่นมีตัวถอดรหัส สัญญาณเสียง Digital ด้วย มีช่องต่อ S/P DIF มาด้วย เพื่อรองรับ การ์ดเสียงที่มีช่องต่อ S/P DIF Output เพื่อเพิ่มคุณภาพของเสียง ให้ดียิ่งขี้น
Speaker




Scaner

            Scanner เป็น Input Device ที่รับข้อมูลโดยการ Scan ภาพหรือ เอกสาร ซึ่งปัจจุบันมีการนำFunction ในการส่งเอกสารเพิ่มเข้าไปใน Scanner ซึ่งสามารถส่งภาพที่ Scan โดยกดปุ่มที่ Scanner แทนที่จะต้องไปแนบภาพกับ e-mail แล้วค่อยส่ง คุณสมบัติของ Scanner จะวัดที่ค่า Resolution ว่ามีความละเอียดเท่าไร แสดงได้กี่สี และความเร็วในการ Scan

Scaner




  Cam

            เป็น Input Device ที่รับข้อมูลเป็นภาพเข้าไปผ่านอุปกรณ์ตัวนี้ซึ่งมีประโยชน์ในการใช้ในการประชุมผ่าน Internet หรือการพูดคุยผ่าน Internet โดยเห็นน่าผู้สนทนากับเราด้วย ซึ่งเป็นอุปกรณ์เสริม แล้วแต่ความจำเป็นของผู้ใช้

Cam




Floppy Drive : Drive A

            เป็นอุปกรณ์ที่ใช้ในการอ่านและ ขียนแผ่น Floppy Disk ซึ่งมีความจุต่าง ๆ กันเช่น 360KB, 720KB, 1.2MB, 1.44MB, 2.88 MB ซึ่งมีขนาด 3.5" และ 5.25" นอกจาก Floppy Driveแล้วยังมี อุปกรณ์จัดเก็บข้อมูลชั่วคราวอื่น ๆ เช่น Zip Drive,Jazz Drive, SuperDrive และล้าสุดกับ Trump Drive ซึ่งสามารถนำไปต่อกับ Port USB เพื่อทำการแลกเปลี่ยนข้อมูลได้ทันที

Drive A




Power Supply

            Power Supply เป็นแหล่งจ่ายไฟให้กับเครื่องคอมพิวเตอร์ ซึ่งปัจจุบันมี Power Supply อยู่ 3 แบบ คือ แบบ AT, ATX, และ Power Supply ที่ออกแบบให้ใช้กับ Mother Board สำหรับ Pentium IV แต่ละแบบจะมีกำลังที่ต่างกัน ตั้งแต่ 200 Watt ขึ้นไป ปัจจุบันกำลังไฟที่ใช้จะอยู่ประมาณ 300 Watt
http://www.dipel.ob.tc/Images/power%20supply.jpg
Power Supply




CPU Fan

            พัดลม CPU นับเป็นอีกหนึ่งอุปกรณ์ที่ต้องเลือกให้ดีเพราะเนื่องจากCPU มีความร้อนสูงการเลือกพัดลมที่ไม่เหมาะกับการ CPU อาจเกิด ความเสียหายต่อ CPU หรือทำให้ระบบคอมฯไม่มีเสถียรภาพ ได้ ปัจจุบัน พัดลม CPU ได้ถูกออกแบบมาเฉพาะกับ CPU แต่ละรุ่น ซึ่งจะมีรูปร่าง และวัสดุที่ใช้ทำต่างกัน มีการนำทองแดงมา ใช้เป็นวัสดุ ในการทำแทน อลูมิเนียม เพื่อช่วยระบายความร้อน ใส่พัดลมที่มีกำลังแรงและมีขนาดใหญ่มีการออกแบบครีบให้มากเพื่อ ช่วยระบายความ ร้อน

Cpu Fan




Joy Pad

            จัดเป็นอุปกรณ์ Input Device อีกประเภทหนึ่งทำหน้าที่คล้าย Mouse แต่มีไว้สำหรับเล่นเกมส์ ซึ่งผู้ผลิต Game Pad หรือ Joystick จะทำการออกแบบลักษณะของ Game Pad เพื่อให้ ผู้ใช้รู้สึกสนุกและสมจริงกับการเล่นเกม โดยจะมีปุ่มที่ ต่างกันแล้วแต่วัตถุประสงค์ของผู้เล่น เพราะสามารถกำหนดหน้าที่ให้กับปุ่มแต่ละปุ่มได้

Joy Pad
